PMIC for IT
PMIC for IT(Tablet & Laptop PC)

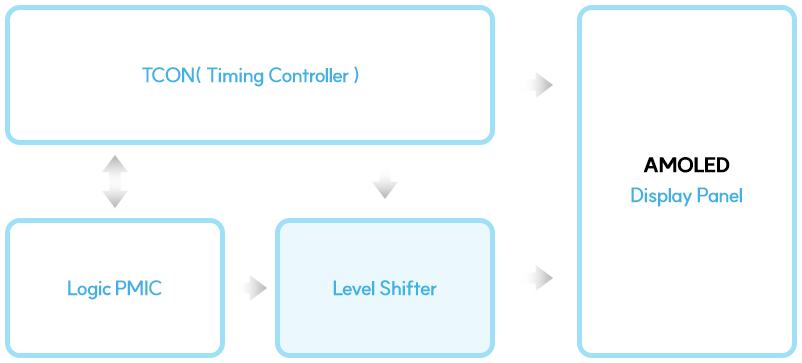

IT용 멀티채널 레벨 쉬프트는 TCON(timing controller)에서 생성된 직렬 입력의 로직 레벨 신호를 디스플레이에서 사용하는 하이 레벨 게이트 구동 신호로 변환하여 병렬로 출력한다. 고속 직렬 입력 데이터를 병렬로 변환하는 시프트 레지스터와 로직 레벨 데이터를 고전압, VGH 및 VGL로 변환하여 출력하는 레벨 시프트로 구성된다.
Description
Triple Output AMOLED Display PMIC for Tablet PC and Laptop PC
IT용 디스플레이 PMIC는 VPOS, VNEG 및 AVDD의 3개 공급 레일이 필요한 AMOLED 디스플레이(능동형 유기 발광 다이오드)를 구동하도록 설계되었습니다.
이 장치에는 VPOS용 부스트 컨버터, VNEG용 반전 벅 부스트 컨버터, 배터리 작동 제품에 적합한 AVDD용 부스트 컨버터가 통합되어 있습니다.
Enable 핀을 사용하면 장치를 끌 수 있으므로 전류 소모를 1㎂ 미만으로 줄일 수 있습니다. EN_AVDD 핀은 AVDD용 부스트 컨버터를 켜거나 끕니다.
SWIRE 핀은 VPOS용 부스트 컨버터와 VNEG용 반전 벅-부스트 컨버터를 켜거나 끕니다. 모든 출력 전압은 단일 와이어 프로토콜을 구현하는 전용 핀을 통해 MCU로 프로그래밍할 수 있습니다.
제어된 돌입 전류 제한을 갖춘 소프트 스타트, 열 차단 및 과전류 보호는 장치에 통합된 기능입니다.
Description
Multi function power solution for AMOLED panel
로직 PMIC는 프로그래밍 가능한 다기능 파워제품입니다. 해당제품은 1채널 비동기/동기 단계가 포함되어 있습니다.
주 전원 및 2채널용 업 컨버터 AVDD 동기식 강압 컨버터 VIO/VCORE 시스템에 드라이버, 논리 전압을 제공합니다.
또한 동기식 승압 컨버터 VGH 조정 가능한 게이트 하이 전압, 네거티브 제공 동기식 반전 컨버터는 게이트 로우를 제공합니다.
전압 VGL 및 음수 OP VINI. 2채널 GMA1/2 감마 버퍼 제어도 통합되어 있으며 RESET 전압 검출기. 모든 채널 출력 레벨 및 시퀀스는 I2C 인터페이스로 프로그래밍 가능합니다.
